一般PC机、工控机，触摸屏可以作为上位机，通信控制PLC，单片机等作为下位机，从而控制相关设备元件和驱动装置。可编程控制器（PLC）作为一种高性能的控制器，在控制领域已经得到广泛应用，当用计算机和PLC通讯的时候，遵循相同的通讯格式和通讯协议，通讯的过程：先由上位机控制软件向PLC发出指令，接着控制软件进入等待状态，准备接收PLC的回应信息，在收到反馈信息后进行解读并判断通讯是否准确，如是正确的就读反馈信息，获得是要的信息后，就完成该次通讯过程，接着进入下一个通讯过程，反之向PLC重发指令。

PLC与PC机之间交互，二者填补功能上的不足，PLC用于控制方面方便又可靠，而PC机在数据处理、图形显示、打印报表、数据查询等方面有很强的功能。

项目案例

一、 功能模块

试验信息管理、流程测试、数据库操作、报告管理、KF滴定仪接口、西门子PLC连接交互等。

二、 项目介绍

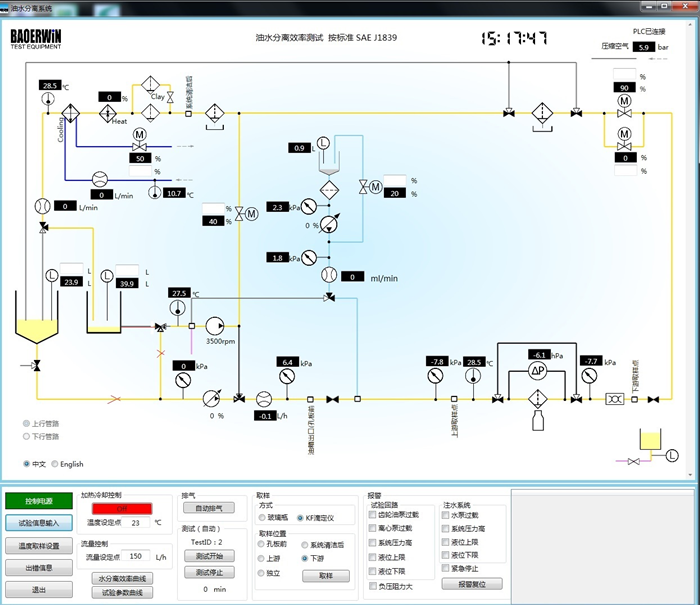

该工具基于C# WPF开发，为油水分离设备提供控制台操作。

软件提供符合3个标准（ISO16332＼SAE J1488＼SAE J1839）的试验测试和操作页面。

软件启动后，首先需添加试验信息，选择标准，输入相应的试验数据信息，保存后，按标准切换页面，并控制PLC开关相应的阀门，也可以在页面上，手动点击开关个别阀门。设置对应的加热、冷却、排气、滴定仪设备的参数后，可以点击“测试开始”，系统将按标准预设的流程开始试验；试验过程中，每隔10分钟，会与滴定仪设备进行交互，控制滴定仪设备的检测，并获得检测结果，以决定是否进行下一步操作，或报警。整个流程在90~150分钟后结束，系统出具PDF格式的检测报告。
